🔰 Was ist das LPU5?

Das Projekt LPU5 trägt seinen Namen bewusst in Anlehnung an professionelle taktische Geräte wie das MPU5. Der Unterschied: Während das MPU5 eine kommerzielle, hochpreisige Lösung für militärische Kommunikation darstellt, steht das LPU5 für eine offene, modulare Lösung – entwickelt für den Hobbybereich, insbesondere MilSim und Airsoft. LPU5 steht für LoRa Process Unit 5 – als symbolische Referenz zum MPU5, aber auch als Hinweis auf die 5 Hauptfunktionen: Netzwerk, Kommunikation, Sensorik, Steuerung und Mobilität.

📡 Warum LoRa?

LoRa (Long Range Radio) ist ein drahtloses Kommunikationsprotokoll für extrem große Reichweiten bei geringem Energieverbrauch. Es eignet sich ideal für Szenarien, in denen WLAN oder Mobilfunk nicht praktikabel sind – z. B. im Gelände, auf abgelegenen Spielfeldern oder in abgeschirmten Zonen.

📋 Beschreibung

Durch die Kombination von Rechenleistung und Hardware wird es dem Nutzer ermöglicht, leichtgewichtige Software direkt lokal im eigenen Netzwerk laufen zu lassen. Über VNC kann der EUD-Nutzer direkt den Desktop des LPU5 Radio aufrufen und Frequenzanalysen durchführen. Die Kopplung des LoRa-Chips mit dem Pi ermöglicht das XML-Mitlesen von COT-Nachrichten. Unzählige Anwendungen können nutzerbezogen am Pi installiert werden. Meshtastic als LoRa-Interface bietet eine umfangreiche Kombination an Integrationsmöglichkeiten u. a. als Standalone oder ATAK/iTAK LPU5 Software EUD. Alles in einem robusten Design – outdoor-fähig und bereit für den Einsatz.

⚙️ Anwendungsszenarien

📡 LoRa-Kommunikation

Übertragung von Textnachrichten, Positionsdaten oder Missionsbefehlen. Hohe Reichweite (>5 km). Robust gegen Ausfälle anderer Netzwerke. Unabhängig von WLAN/Handynetz.

🔗 Mesh-Knoten & Netzwerkdienste

Lokales WLAN-Mesh-Netzwerk mit mehreren Pis. Zugriff auf Karten, Lagebilder, Einsatzpläne. Off-Grid-ATAK-Unterstützung über WiFi Hotspot + LoRa Gateway.

📍 GPS-Tracking & Lagebild

Anzeige der Team-Position auf ATAK, QGIS oder Webinterface. Positionsdatenübermittlung über LoRa oder WLAN. Automatisiertes Reporting im HQ oder auf Tablets.

📷 Kamera- & Sensoreinheit

Einsatz als Aufklärungstool mit PiCam oder externen Modulen. Bewegungsmelder, Temperaturfühler, Lichtschranken. Übertragung von Alarm- oder Statusdaten per LoRa.

💬 Kommunikationsschnittstelle

Integration in PTT-Systeme mit Software wie Mumble oder TeamTalk. Offline-Kommunikation zwischen Trupps im „Silent Ops"-Modus. Statusmeldungen per Tastendruck.

💼 Mini-Server / Datenknoten

Taktischer Dateiserver für Einsatzpläne, PDFs und Karten. HTTP-Schnittstellen mit Web-UIs für Mission Briefings. Autonomes Logging.

⚡ Features

Raspberry Pi Zero 2 W als Rechenkern
Eingebauter Akku (4× 18650, 3000 mAh, 3,7 V)
LoRa-Chip mit GPS (LILYGO TTGO Meshtastic LoRa32)
SDR-Stick für Frequenzanalysen
VNC-Zugriff auf den Desktop
XML-Mitlesen von COT-Nachrichten
Meshtastic als LoRa-Interface
Robustes Aluminium-Gehäuse – outdoor-fähig
HF-Leistungsverstärker (433 MHz, 2 W)
RTL-SDR für Frequenz- und Signalanalyse

🔧 Benötigte Hardware

Raspberry Pi Zero 2 W
4-Port USB HUT für Raspberry Pi
JDY-62A Mini-Bluetooth-Karte
Schutzplatine für 3,7 V 18650 Li-Ion Lithium-Batterie
NEO-6M GPS-Modul
LILYGO® TTGO Meshtastic LoRa32
Micro TF/SD-Karte 64 GB
BNC-Staubkappe
Punktschweißgerät für 18650-Lithiumbatterien
18500 Lithium-Ionen-Akku
Antenne 23 cm 144–430 MHz
SMA-Anschlusskabel
SMA-Adapter
433 MHz 2 W HF-Leistungsverstärker
RTL-SDR
50× 18650 Lithium-Batterie Nickel-Blatt (BU6)
Batterieisolator
2,4 GHz 2 dBi Antenne (auch für 868 MHz)
Kartenleser SD für Computer
Sprechpotentiometer
Aluminiumgehäuse
Antennenadapter
SMA-Buchse
Abstandshalter & Schrauben
SMA-Stecker
Potentiometerknopf 6 mm

📊 Technische Daten

Pi Zero 2 W

Prozessor

4× 18650, 3000 mAh

Akku

3,7 V

Spannung

LoRa + GPS

Funkmodul

RTL-SDR

Frequenzanalyse

VNC

Fernzugriff

2 W @ 433 MHz

Verstärker

Aluminium

Gehäuse

📷 Galerie

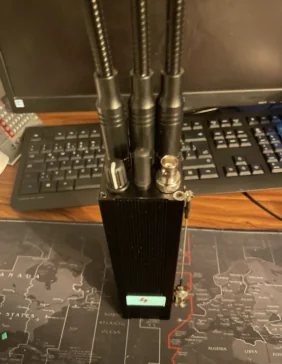

LPU5 Gehäuse – Außenansicht

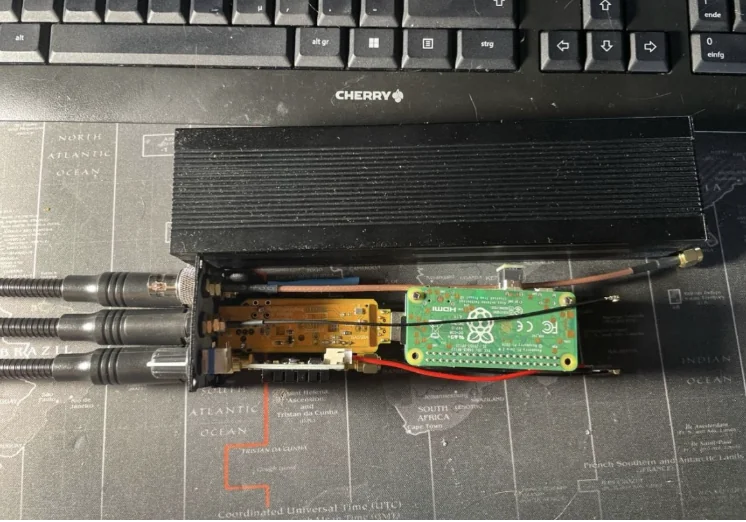

LPU5 – Innenansicht

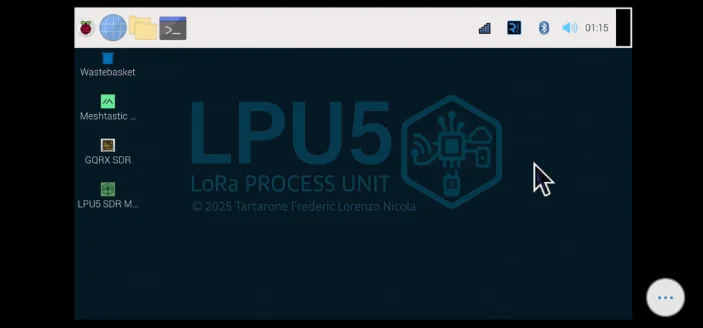

LPU5 Desktop

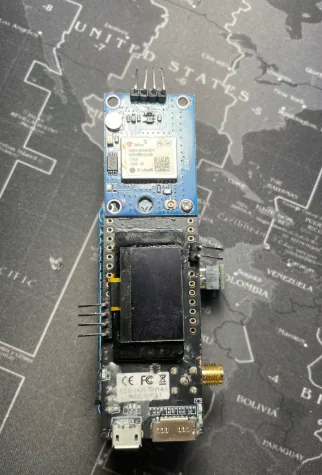

LPU5 Herz – Frontansicht

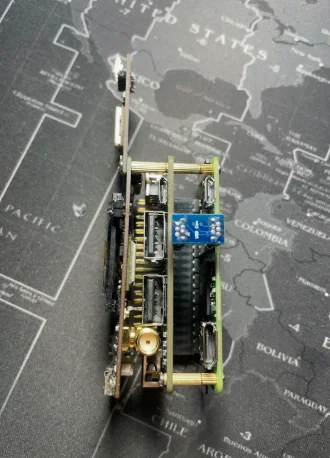

LPU5 Herz – Seitenansicht
