⚠️ Wichtiger Hinweis
Das TRI PRC 152 kann nicht über einen PC programmiert werden. Frequenzen müssen händisch entsprechend der Anleitung am Gerät gespeichert werden.
Bedienungsanleitung (Seiten 2–10)
Die folgenden Seiten aus dem offiziellen Benutzerhandbuch beschreiben die Bedienung und Frequenzprogrammierung des TRI PRC 152.

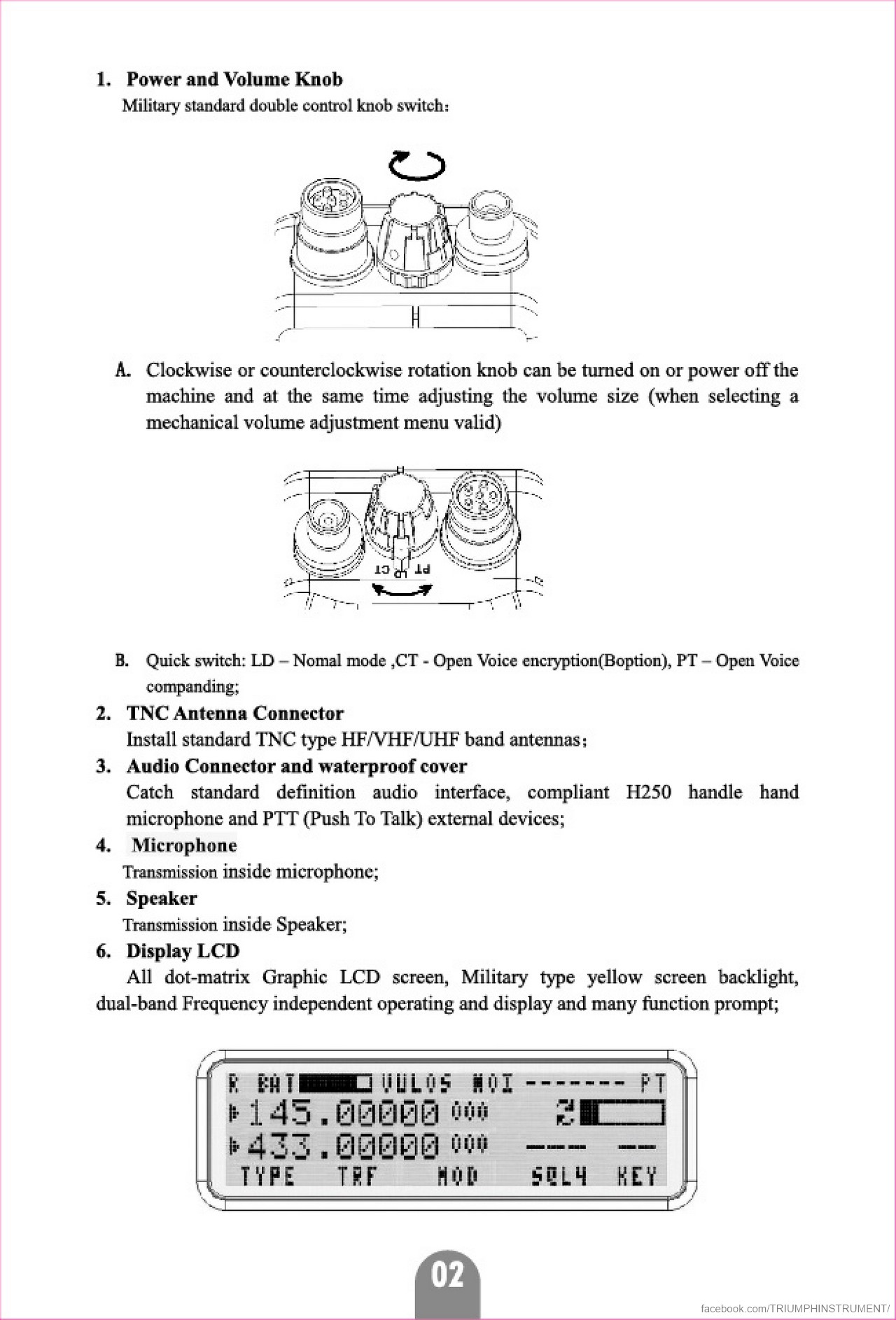

Seite 2
Seite 3

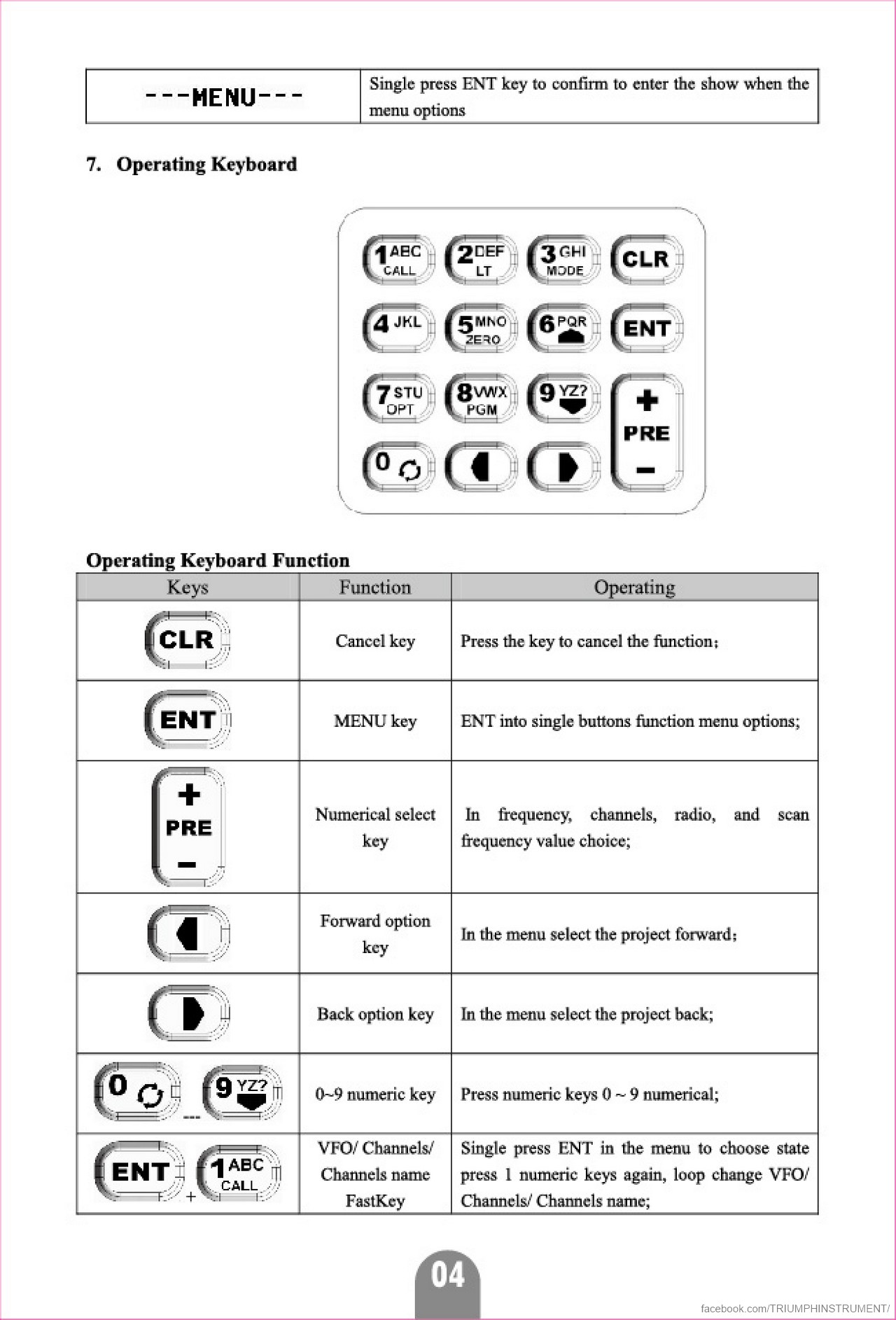

Seite 4

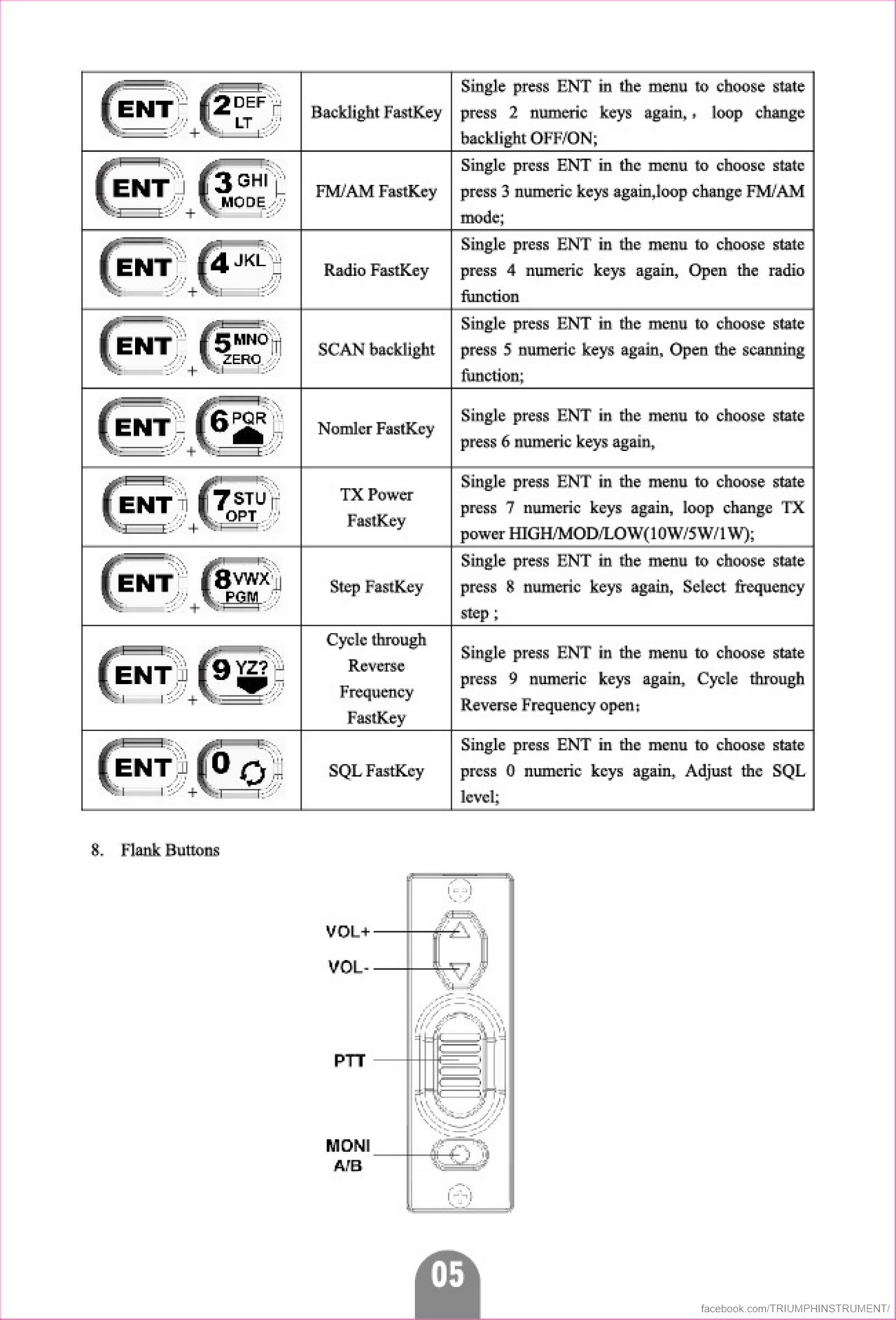

Seite 5

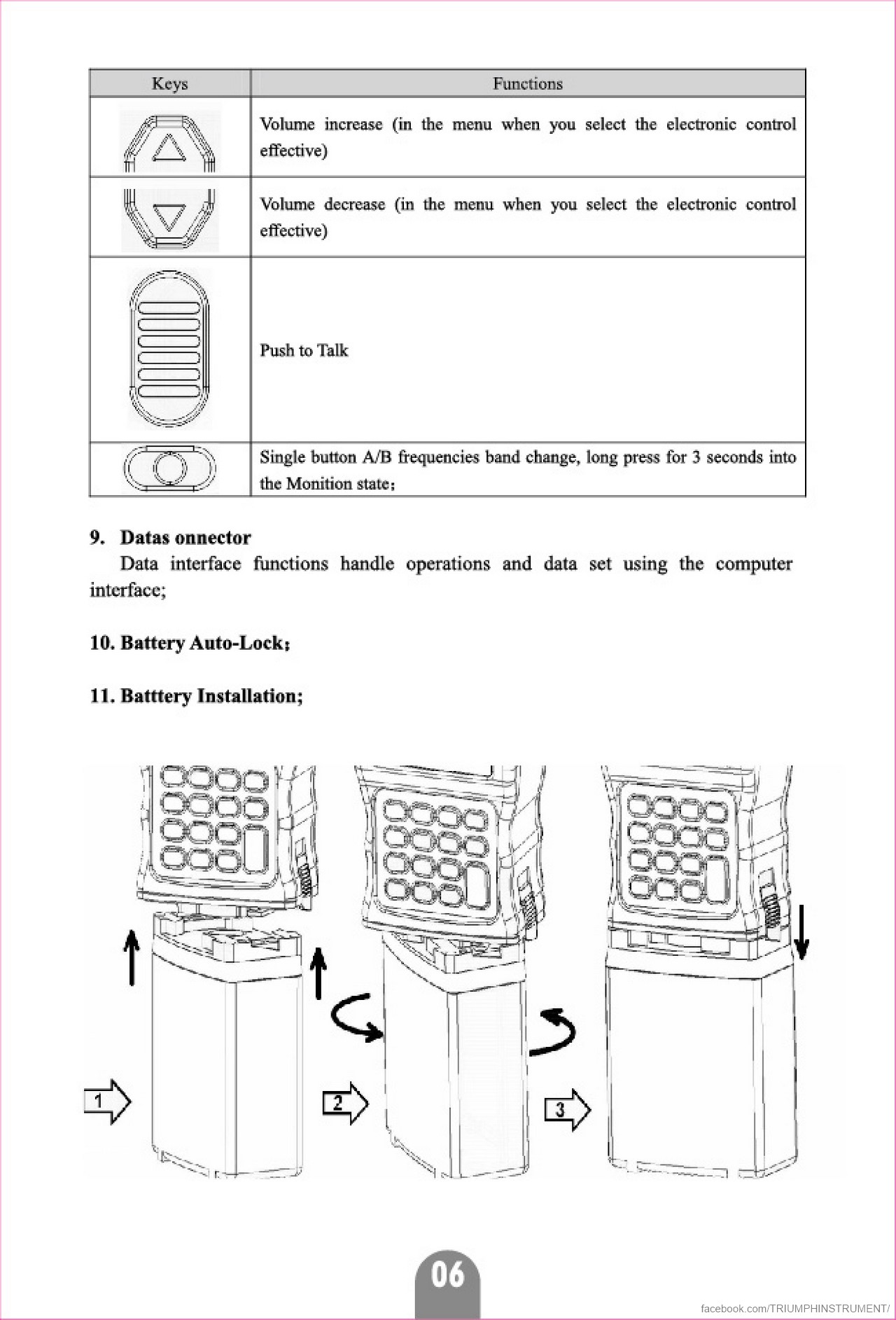

Seite 6

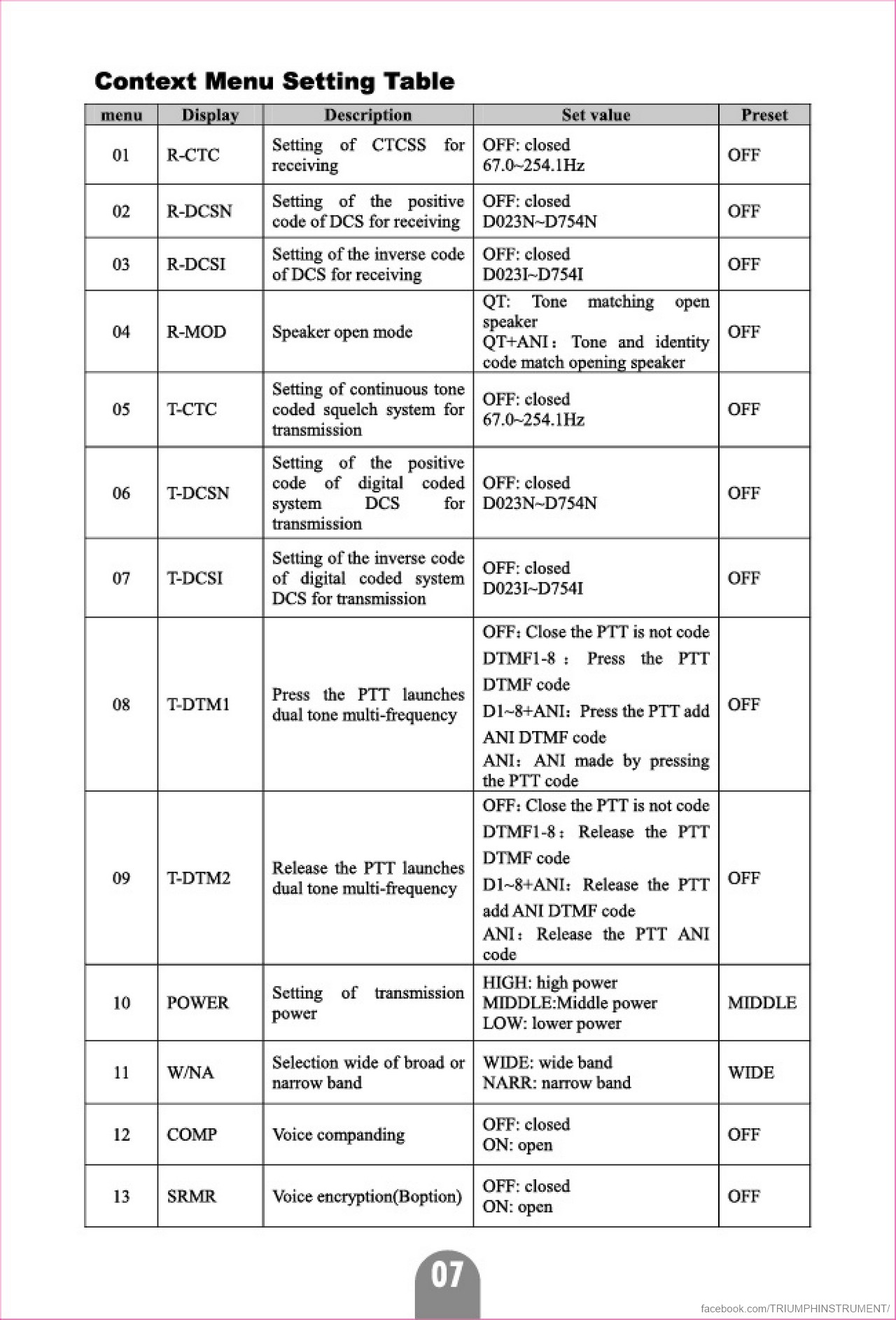

Seite 7
Seite 8
Seite 9
Seite 10

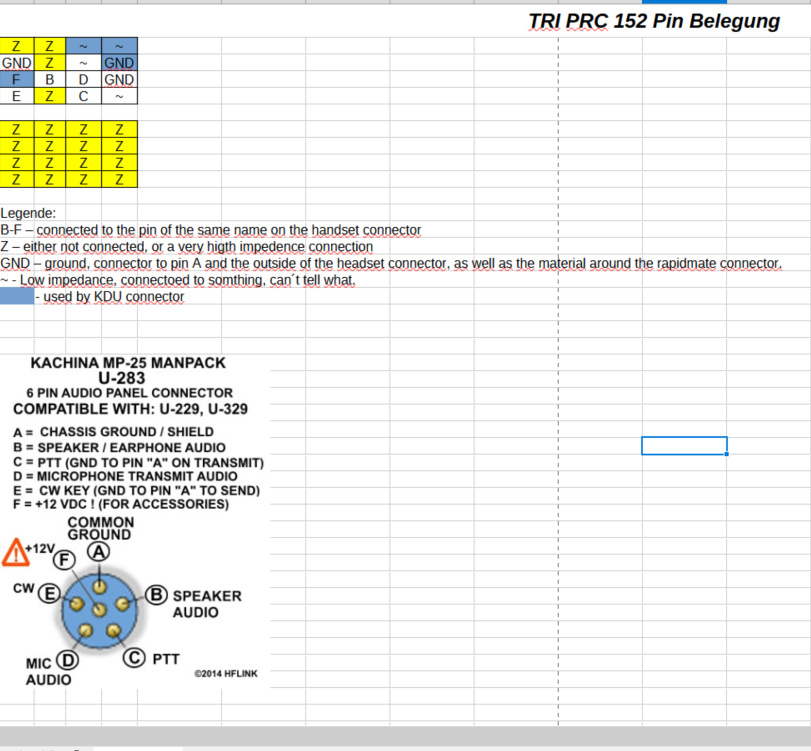

Pin-Belegung (6-Pin U-229 Stecker)
📌
Pin-Belegung
Das TRI PRC 152 verwendet einen 6-Pin U-229 Stecker. Die folgende Abbildung zeigt die Pin-Belegung des Anschlusses.
🔗
Weiterführende Informationen zum U-229 Stecker
Detaillierte technische Informationen zur Pin-Belegung des U-229 Steckers finden Sie hier:
https://www.cryptomuseum.com/crypto/usa/u229/index.htm
https://www.cryptomuseum.com/crypto/usa/u229/index.htm
Innenansicht – Zerlegt
🔧
Unterschiede zwischen Original- und Replica-U-229-Stecker
Eine detaillierte Analyse der Unterschiede zwischen echtem und nachgebautem U-229 Stecker am TRI PRC 152, inklusive Innenansicht des zerlegten Geräts, finden Sie hier:
https://electronicnoobblog.com/diference-between-real-and-replica-u-229-connector-on-tri-prc-152-radio/
https://electronicnoobblog.com/diference-between-real-and-replica-u-229-connector-on-tri-prc-152-radio/
